Как правильно обжать интернет кабель — пошаговая инструкция для бесперебойного подключения к сети

Сегодня существует множество способов подключиться к интернету, но одним из самых популярных остается подключение через кабель. Однако, чтобы иметь стабильное соединение и высокую скорость, необходимо уметь правильно обжать кабель. Обжимка кабеля — это процесс создания надежного и качественного контакта между проводниками и разъемом. В этой статье мы рассмотрим пошаговую инструкцию, как обжать интернет-кабель самостоятельно.

Шаг 1: Подготовка необходимых инструментов и материалов. Для обжатия кабеля вам понадобятся: RJ-45 коннекторы, кабельная разделка, скрепка, нож или стриппер, пинцет, а также тестер, чтобы проверить качество обжатого кабеля. Убедитесь, что вы также имеете схему правильного обжатия, которую можно найти вместе с комплектом разъемов или на веб-сайте производителя.

Шаг 2: Подготовка кабеля. Отмерьте нужную длину кабеля, учтите запас. Затем с помощью ножа или стриппера удалите наружную изоляцию на несколько сантиметров, оставив проводники и экранство. Отделите проводники друг от друга и аккуратно выровняйте их.

Шаг 3: Правильное расположение проводников. Положите проводники в соответствии с схемой обжатия, убедившись, что они правильно выровнены и не перекручены. Количество проводников и их цвета зависят от типа кабеля, используемого в вашей сети.

Шаг 4: Обжимка кабеля. Вставьте кабель в коннектор и, удерживая его пальцами, установите коннектор в крепление на кабельной разделке. Затяните скрепку для крепления коннектора к кабелю и убедитесь, что она надежно держит проводники. Помните, что проводники должны быть полностью входить в коннектор.

После завершения обжатия, воспользуйтесь тестером, чтобы проверить качество вашей работы. Вставьте один конец кабеля в тестер и включите его. Если все проводники были правильно обжаты, вы должны увидеть сигналы светодиодов, указывающие на успешное соединение. Если тест не прошел успешно, повторите процесс обжатия, убедившись в правильности расположения проводников.

Теперь, когда вы знаете, как обжать интернет-кабель, вы сможете самостоятельно создавать надежные соединения и наслаждаться скоростью и стабильностью вашего интернет-соединения.

Эксплуатация электротехники

Как обжать интернет кабель: пошаговая инструкция

Обжатие интернет-кабеля — важный процесс, который позволяет создать надежное соединение между различными устройствами. В этом разделе мы расскажем, как правильно обжать интернет кабель и дать детальную пошаговую инструкцию.

Шаг 1: Подготовка

• Соберите все необходимые инструменты: обжимной инструмент, разъемы, кабельные ножницы, тестер, стяжки и т.д.
• Проверьте, чтобы обжимной инструмент был в исправном состоянии и готов к использованию.
• Убедитесь, что вы выбрали правильный тип разъемов для вашего кабеля. Разъемы для разных типов кабелей могут отличаться.

Шаг 2: Обрезка кабеля

• Используйте кабельные ножницы, чтобы аккуратно обрезать изоляцию кабеля на нужной длине. Оставьте достаточно места для обжимки разъема.
• Убедитесь, что внутренние провода кабеля не повреждены и не перекручены. Провода должны быть выровнены вдоль кабеля.

Шаг 3: Подготовка разъемов

• При необходимости снимите защитный колпачок с разъемов.
• Осмотрите разъемы и убедитесь, что они не повреждены. Если есть повреждения, замените разъемы на новые.
• Разъемы могут иметь разные конструкции, поэтому прочитайте инструкцию и узнайте, как правильно подготовить их к обжимке.

Шаг 4: Обжимка разъемов

• Вставьте подготовленные провода кабеля в разъемы в правильной последовательности. Обычно провода обжимаются в определенном порядке, который указан в инструкции.
• При помощи обжимного инструмента аккуратно прижмите разъемы к проводам. Убедитесь, что разъемы надежно прикреплены и не отсоединятся в будущем.

Шаг 5: Проверка

• Используйте тестер, чтобы проверить созданное соединение. Проведите проверку на наличие обрывов и коротких замыканий.
• Если тестер показывает положительный результат, значит, обжатие прошло успешно.

Подготовка к обжатию интернет кабеля

Перед тем как приступить к обжатию интернет кабеля, необходимо выполнить ряд подготовительных операций.

Во-первых, убедитесь, что у вас есть все необходимые инструменты для обжатия кабеля. Для этой процедуры вам понадобится:

• кабельный резак для удаления изоляции;
• кримпер для обжатия разъема;
• разъемы RJ45;
• тестер кабеля для проверки соединения.

Во-вторых, обратите внимание на сам кабель. Проверьте его на наличие повреждений, сломанных проводников или изоляции. Если вы обнаружите дефекты, замените кабель перед обжатием.

Важным шагом в подготовке является правильная обрезка изоляции на обоих концах кабеля. Используя кабельный резак, аккуратно удалите около 2-3 см изоляции, чтобы обнажить проводники.

Затем аккуратно разделите проводники по цветам и выровняйте их, чтобы они все имели одинаковую длину. Установите проводники в нужном порядке и подсоедините их к разъемам RJ45. Убедитесь, что проводники плотно прилегают к разъемам, чтобы обеспечить надежное соединение.

После завершения обжатия кабеля, не забудьте проверить его с помощью тестера кабеля. Убедитесь, что все соединения работают должным образом и нет ошибок передачи данных.

Инструменты для обжатия

Для качественного обжатия интернет кабеля вам понадобятся следующие инструменты:

1. Кабель-пара — основа для соединения. Он состоит из проводов, которые передают данные.

2. Обжимной инструмент — специальное устройство для сжатия контактов кабеля. Он необходим, чтобы обеспечить надежное соединение и минимизировать потери сигнала.

3. Разделительные ножницы — используются для снятия внешней изоляции кабеля и освобождения проводов.

4. Разводчик — инструмент с острым кончиком, с помощью которого можно разделить провода и подготовить их к обжатию.

5. Корпус разъема — оболочка, в которую вставляются провода. Он защищает контакты и улучшает сигнал.

6. Контакты разъема — маленькие металлические детали, которые обжимаются на провода. Они обеспечивают электрическое соединение между проводами и разъемом.

7. Тестер — устройство, которое позволяет проверить качество соединения и правильность обжатия.

Не забудьте приобрести все необходимые инструменты перед тем, как приступать к обжатию кабеля. Качественные инструменты помогут вам получить надежное и стабильное соединение, что важно для организации стабильного интернет-соединения.

Обратите внимание: перед использованием любых инструментов ознакомьтесь с инструкциями по их использованию и соблюдайте меры безопасности.

Разъемы, плоскогубцы, отвертки

Для обжимки интернет-кабеля потребуются несколько инструментов. Важно выбрать правильные разъемы, чтобы обеспечить надежное соединение. Разъемы должны соответствовать типу кабеля, который вы собираетесь обжимать. Обычно используют разъемы RJ-45, которые наиболее распространены для сетей Ethernet.

При подготовке к обжимке вам понадобятся также плоскогубцы и отвертки. Плоскогубцы помогут вам обрезать излишки провода после обжимки, а отвертки понадобятся для разборки разъемов RJ-45 и фиксации провода внутри разъема.

Важно выбирать качественные инструменты, чтобы обеспечить точность и надежность обжимки. Плоскогубцы должны иметь режущие кромки, чтобы легко обрезать провод. Отвертки должны быть подходящего размера для вашего типа разъемов.

Не стоит экономить на качестве инструментов. Хорошие плоскогубцы и отвертки долго прослужат и облегчат вам процесс обжимки интернет-кабеля.

Кримпер, разделитель проводов

Также вам понадобится разделитель проводов – это инструмент, который позволяет разделить и упорядочить провода внутри кабеля перед их закреплением. Разделитель проводов определенной конфигурации может обеспечить правильное расположение каждого провода внутри разъема.

Если вам нужно обжать кабель с восьмиконтактным разъемом RJ-45, разделитель проводов вам пригодится в особенности. Он позволит вам установить каждый провод в соответствующий слот разъема и предотвратить перепутывание проводов.

Прежде чем приступить к обжатию, убедитесь, что ваши кримпер и разделитель проводов подходят для используемого вами типа разъема и кабеля.

Выбор кабеля

Для обжатия интернет-кабеля важно правильно подобрать тип кабеля. Существуют разные виды кабелей, включая витую пару (UTP), оптоволокно (ОФ), коаксиальный кабель и другие.

При выборе кабеля необходимо учитывать следующие факторы:

Скорость передачи данных	Различные кабели имеют разные скорости передачи данных. Для быстрой и надежной передачи высокоскоростного интернета рекомендуется выбирать кабели, способные обеспечить необходимую скорость.
Длина кабеля	В зависимости от длины требуемого соединения, следует выбирать кабель с подходящей характеристикой. Для коротких расстояний часто используется витая пара, в то время как для более длинных расстояний предпочтительнее оптоволокно.
Шумозащита	Кабель должен иметь хорошую защиту от электромагнитных помех и шумов. Витая пара с экранированием (FTP или STP) обеспечивает лучшую шумозащиту, в то время как UTP подвержен внешним воздействиям.
Пропускная способность	В зависимости от требуемой пропускной способности, выбирайте кабель с соответствующей спецификацией. Например, для Gigabit Ethernet необходим кабель категории 5e или выше.

Правильный выбор кабеля является важным шагом для обжатия интернет-кабеля. Он гарантирует стабильную и надежную работу вашей сети.

Категория, скорость передачи данных

Интернет-кабели делятся на разные категории, каждая из которых имеет свою спецификацию и предназначена для определенной скорости передачи данных.

Наиболее распространенными категориями являются:

Категория	Максимальная скорость передачи данных
Категория 5e	до 1000 Мбит/с
Категория 6	до 10 Гбит/с
Категория 6a	до 10 Гбит/с на расстоянии до 100 метров
Категория 7	до 40 Гбит/с на расстоянии до 50 метров

Выбор категории интернет-кабеля зависит от требуемой скорости передачи данных и дальности расположения устройств. В большинстве домашних сетей достаточно категории 5e или 6 для обеспечения высокоскоростного доступа в интернет. Однако, если вам необходима более высокая скорость, например, для работы с большими объемами данных или стриминга видео в 4K или 8K, стоит обратить внимание на категории 6a и 7.

Важно помнить, что для достижения максимальной скорости интернет-кабель должен соответствовать не только категории, но и быть правильно обжатым. Поэтому следует следовать инструкциям по обжатию и использовать качественные инструменты и материалы.

Длина, экранирование, материал

При обжатии интернет-кабеля необходимо учитывать несколько важных аспектов, таких как длина кабеля, его экранирование и используемый материал.

Длина кабеля является одним из ключевых параметров, который следует учитывать при обжатии. Несоблюдение оптимальной длины может привести к потере сигнала или деградации его качества. Поэтому перед обжимкой необходимо подобрать кабель нужной длины или, при необходимости, использовать специальные устройства для удлинения или усиления сигнала.

Также важно обратить внимание на экранирование кабеля. Экранирование позволяет защитить сигнал от внешних помех и электромагнитных воздействий. При обжатии кабеля необходимо правильно подключить экранирующую жилу, чтобы обеспечить надежное экранирование.

Материал кабеля также имеет значение. От него зависят такие параметры как пропускная способность и скорость передачи данных. Наиболее распространенными типами кабелей для обжатия являются витая пара (FTP, UTP), коаксиальный кабель и оптоволокно. При выборе материала следует учитывать требования к скорости и надежности передачи данных, а также конкретные условия эксплуатации.

Пошаговая инструкция обжатия интернет кабеля

Шаг 1: Подготовка инструментов

Подготовьте необходимые инструменты: пару разъемников для кабеля, отвертку, кусачки и тестер (если есть). Убедитесь, что инструменты находятся в исправном состоянии.

Шаг 2: Обрезка кабеля

Определите нужную длину кабеля и обрежьте его с помощью кусачек. Затем аккуратно удалите верхний слой оболочки, чтобы оставить свободными провода внутри.

Шаг 3: Распределение проводов

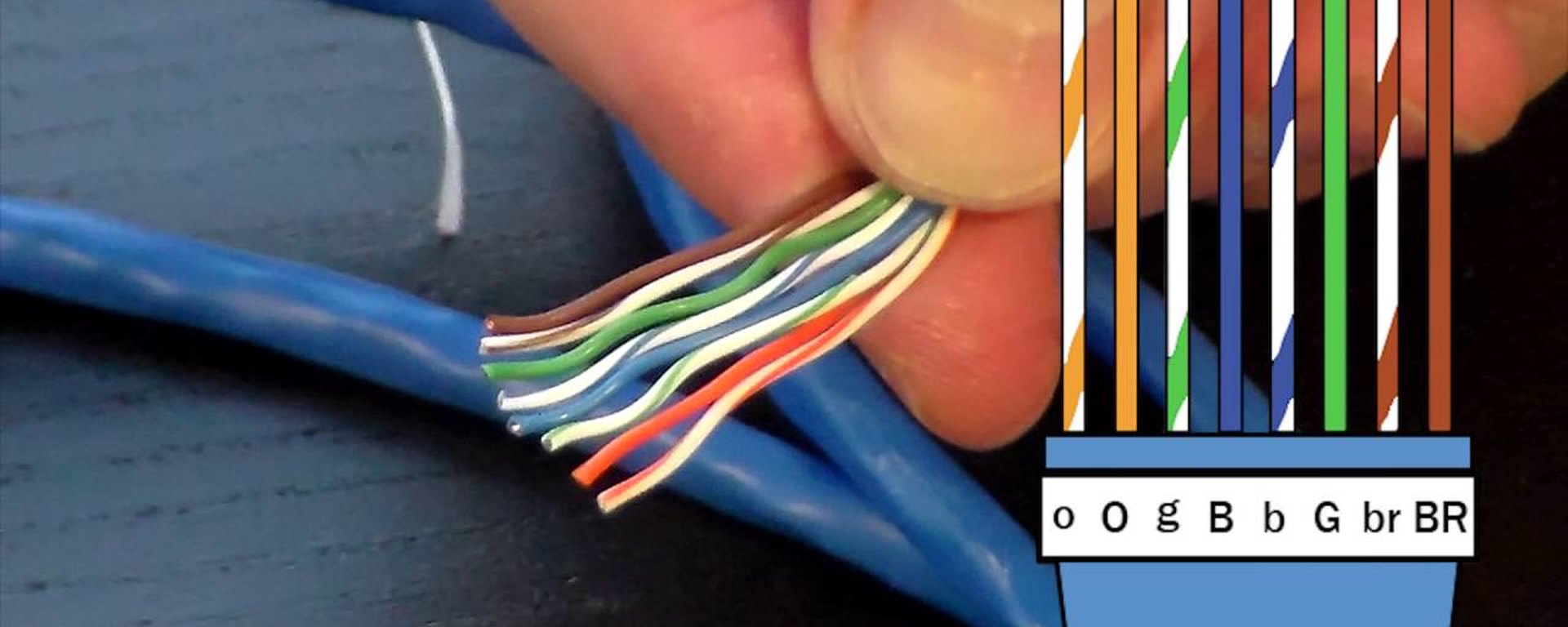

Распределите провода в соответствии с кодировкой обжатого разъема. Обычно это схема TIA/EIA-568B, но в некоторых случаях может применяться схема TIA/EIA-568A. Проверьте требования вашей сети или уточните их у системного администратора.

Шаг 4: Обрезка проводов

С помощью кусачек аккуратно обрежьте разные провода, чтобы они имели одинаковую длину и не выступали из коннектора после обжатия.

Шаг 5: Вставка проводов в разъем

Вставьте провода в разъем согласно выбранной схеме. Убедитесь, что кабель доходит до конца разъема и каждый провод занимает свое место внутри.

Шаг 6: Обжатие разъема

С помощью пары разъемников выравняйте провода и разъем, затем аккуратно обжмите разъем, чтобы он стал крепким и надежным.

Шаг 7: Проверка соединения

Используйте тестер для проверки соединения. Переключите тестер в режим проверки сетевого кабеля и проверьте, что все провода правильно подключены и соединение работает корректно.

При следовании этой пошаговой инструкции вы сможете обжать интернет кабель без ошибок и обеспечить надежное соединение для вашей домашней или офисной сети.

Подготовка кабеля

Перед началом обжима интернет-кабеля необходимо подготовить его для работы. Вначале, убедитесь, что у вас есть все необходимые инструменты для проведения обжима: кабельный нож, разделочный инструмент и обжимные клещи.

Далее, внимательно рассмотрите ваш кабель. Убедитесь, что он не имеет повреждений, обрывов или перетяжек. Если вы обнаружили какие-либо дефекты, замените кабель на новый.

Очистите концы кабеля от изоляции. Для этого используйте кабельный нож, чтобы аккуратно удалить верхний слой защитной оболочки. Будьте осторожны, чтобы не повредить провода внутри.

Затем, аккуратно разделите провода кабеля. Следует проверить, что цветовая роспись проводов соблюдается, чтобы не возникло путаницы при обжиме.

Очистка проводов

Перед приступлением к обжатию интернет кабеля необходимо провести очистку проводов от изоляции. Изоляция может помешать правильному соединению проводников и вызвать проблемы с качеством сигнала.

Чтобы очистить провода, следуйте этим шагам:

1. С помощью специального инструмента или острых ножниц аккуратно удалите изоляцию с концов проводов на несколько сантиметров.
2. Будьте внимательны и не повредите медные проводники внутри:
• Острыми ножницами аккуратно разрежьте изоляцию по заводскому поверх скрутки проводников.
• Прижмите конец изоляции фалангами пальцев и аккуратно сдвиньте на 1-2 см в сторону разреза.
• Снимите отрезанную изоляцию с проводников и проверьте, что медь не повредилась.

После очистки проводов можно переходить к следующему этапу — обжатию кабеля.

Правильная обрезка

Перед тем, как начать обжимать интернет-кабель, следует правильно обрезать его концы. Для этого вам понадобятся следующие инструменты:

• Кабельный нож — для точной и аккуратной резки кабеля;
• Плоскогубцы — для снятия внешней оболочки и изоляции.

Процесс обрезки следует проводить осторожно и аккуратно, чтобы избежать повреждения проводников и сохранить качество сигнала. Следуйте этим шагам, чтобы правильно обрезать интернет-кабель:

1. Шаг 1: Полностью разверните кабель и придерживайте его рукой на расстоянии около 10-15 см от конца.
2. Шаг 2: Используя кабельный нож, аккуратно сделайте надрез вокруг кабеля. Будьте осторожны и не нажимайте слишком сильно, чтобы не повредить проводники.
3. Шаг 3: Оберните свободные провода вокруг кабеля. Затем, используя плоскогубцы, аккуратно срежьте внешнюю оболочку и изоляцию. Обратите внимание, чтобы не повредить провода.
4. Шаг 4: Убедитесь, что провода равномерно отсортированы и не переплетены друг с другом. Если нужно, аккуратно разглаживайте провода и придавайте им нужную форму.

Правильная обрезка кабеля является важным шагом перед обжатием. Это поможет обеспечить надежное соединение и минимизировать возможность возникновения помех или потери сигнала.

Подготовка разъема

Перед тем как обжимать интернет кабель, необходимо правильно подготовить разъемы, чтобы обеспечить надежное соединение и минимизировать вероятность возникновения проблем в будущем.

Вначале следует снять защитную оболочку кабеля, используя резак или нож. Осторожно срежьте внешнюю оболочку на несколько сантиметров, чтобы обнажить провода. Обратите внимание на дополнительные слои защиты (например, фольгу), которые могут быть на кабеле. Их также следует удалить с помощью ножниц или стриппера.

Далее необходимо аккуратно выровнять провода и удалить небольшой изоляционный слой с их концов. Оставьте примерно 1,5–2 сантиметра проводов без изоляции.

Затем следует тщательно выровнять провода и убедиться, что они не перекручены или перекрыты друг другом. Используйте пальцы или плоскогубцы, чтобы аккуратно выровнять провода, придавая им прямую форму.

Перед обжимом разъема рекомендуется еще раз проверить правильность порядка проводов в соответствии с выбранной схемой обжатия. Убедитесь, что каждый провод находится в правильном положении и не выступает из разъема.

Подготовка разъема перед обжимом является важным шагом в процессе сборки кабеля. Следуя этим простым указаниям, вы сможете обеспечить хорошее качество соединения и избежать потенциальных проблем в будущем.

Установка и фиксация

После того, как вы обжали конец интернет-кабеля, следует произвести его установку и фиксацию. Для этого выполните следующие шаги:

1. Определите место, где планируется установка кабеля. Учтите, что он должен быть достаточно длинным, чтобы достичь необходимого устройства.
2. Очистите поверхность от пыли и грязи, чтобы кабель легко прокладывался и фиксировался без помех.
3. При необходимости используйте кабельные каналы или крепежные скобы, чтобы надежно закрепить кабель по стене или потолку. При этом обратите внимание на безопасность — кабель должен быть защищен от повреждений и перегибов.
4. Подключите обжатый конец кабеля к сетевому устройству (маршрутизатору или сетевой розетке).
5. Убедитесь, что все соединения надежно зафиксированы и не соприкасаются с другими электрическими проводами или устройствами.

После проведения всех этих шагов вы можете быть уверены в надежности и качестве установки вашего интернет-кабеля. Теперь вы готовы наслаждаться стабильным и быстрым интернет-соединением!
