Однофазный асинхронный двигатель: схемы подключения и принцип работы

Однофазный асинхронный двигатель (ОАД) – одно из самых распространенных устройств для преобразования электрической энергии в механическую. Наиболее часто такие двигатели применяются в бытовых устройствах, как, например, вентиляторы, насосы, холодильники, стиральные машины. Благодаря своей простоте и надежности, ОАДы широко используются в различных областях, начиная от промышленности и заканчивая домашними электроприборами.

Схема подключения однофазного асинхронного двигателя отличается от схемы трехфазного двигателя, так как в однофазном варианте отсутствует третья фаза. Вместо нее используется специальная схема, называемая «конденсаторной», которая позволяет создать вторую фазу. Основным элементом в данной схеме является стартовой или рабочий конденсатор. Разворот магнитного поля, который происходит при его использовании, создает необходимую вторую фазу и заставляет двигатель работать.

Принцип работы однофазного асинхронного двигателя заключается во вращении якоря под действием поворотного магнитного поля. Данный процесс начинается с момента подачи переменного тока на обмотку статора. Когда ток проходит через статор, возникает магнитное поле, которое взаимодействует с магнитным полем якоря. Из-за разности фаз между двумя магнитными полями, возникает вращательный момент, который заставляет якорь двигаться. Схема с рабочим конденсатором позволяет устранить недостаток вращательного момента при запуске двигателя и обеспечивает его работу в течение всего рабочего времени.

Подключение электротехники

Однако перед подключением двигателя необходимо ознакомиться со схемами подключения и принципами его работы.

Существует несколько способов подключения однофазного асинхронного двигателя: прямое подключение к сети переменного тока и использование стартового и работающего конденсаторов. Кроме того, можно также использовать специальные схемы подключения с использованием реверсивного стартера или электронного регулятора скорости.

Принцип работы однофазного асинхронного двигателя основан на вращении магнитного поля статора. При включении двигателя в сеть переменного тока создается неравномерное магнитное поле, которое вызывает вращение якоря двигателя. Вращение якоря приводит к вращению рабочего органа двигателя, такого как вал или вентилятор. Важно отметить, что однофазный асинхронный двигатель не обладает самозапуском и для его пуска требуется использование стартовых устройств, таких как стартовый конденсатор.

В итоге, понимание схем подключения и принципов работы однофазного асинхронного двигателя позволяет правильно установить и использовать данное устройство для выполнения необходимых задач в различных областях.

Однофазный асинхронный двигатель: схемы подключения и принцип работы

Однофазный асинхронный двигатель: схемы подключения и принцип работы

Схема подключения однофазного асинхронного двигателя включает в себя две обмотки: рабочую обмотку и пусковую (вспомогательную) обмотку. Рабочая обмотка постоянно подключена к источнику питания, а пусковая обмотка используется только при пуске двигателя.

Принцип работы однофазного асинхронного двигателя основан на создании вращающегося магнитного поля. При подаче напряжения на обмотки двигателя, они создают магнитные поля, которые взаимодействуют с магнитным полем статора. Это приводит к вращению ротора двигателя.

Однако, для пуска двигателя требуется дополнительная помощь. Пусковая обмотка представляет собой дополнительную обмотку, подключенную параллельно рабочей обмотке. Она создает фазовый сдвиг, который позволяет двигателю пускаться и запускаться во временное магнитное поле.

Существует несколько различных схем подключения однофазного асинхронного двигателя, включая схему с разделением фазы, схему с конденсатором и схему с автотрансформатором. Каждая из них имеет свои преимущества и недостатки, и выбор схемы зависит от требований и условий работы двигателя.

В зависимости от потребностей, однофазный асинхронный двигатель может использоваться в различных приложениях, включая холодильники, стиральные машины, вентиляторы и насосы. Понимание схем подключения и принципов работы этого типа двигателей позволяет эффективно использовать их в различных устройствах и системах.

Схемы подключения однофазного асинхронного двигателя

Существует несколько основных схем подключения однофазного асинхронного двигателя:

Схема подключения Описание
Схема с раздельной обмоткой статора В этой схеме обмотка статора двигателя разделена на две части — основную и вспомогательную. Основная обмотка подключается к сети переменного тока, а вспомогательная обмотка используется для запуска двигателя путем создания магнитного поля.
Схема с единой обмоткой статора В данной схеме обмотка статора представлена одной спиралью, которая подключается к сети переменного тока и используется для создания магнитного поля. Такая схема подключения проста в исполнении, однако имеет низкие пусковые характеристики и ограниченную мощность.
Схема с компенсационным обмотками В этой схеме, помимо основной обмотки статора, присутствуют компенсационные обмотки, которые позволяют увеличить пусковые и рабочие характеристики двигателя. Такая схема подключения наиболее эффективна и широко применяется в бытовой технике.
Популярные статьи  Как подключить домашний кинотеатр к телевизору - подробная инструкция

Правильное подключение однофазного асинхронного двигателя в соответствии с выбранной схемой является одним из важных условий его безопасной и эффективной работы.

Подключение с конденсатором

Однофазный асинхронный двигатель можно подключить с использованием конденсатора, который помогает компенсировать недостаток второго фазного обмотки.

Существуют различные схемы подключения двигателя с конденсатором, но наиболее распространенными являются следующие:

  • Подключение с однофазным конденсатором
  • Подключение с двухфазным конденсатором
  • Подключение с разделительным конденсатором

При подключении двигателя с однофазным конденсатором, конденсатор подключается параллельно так называемой вспомогательной обмотке. Это позволяет создать магнитное поле, необходимое для пуска и работы двигателя.

При подключении с двухфазным конденсатором, двухфазный конденсатор обеспечивает дополнительную фазу, что значительно улучшает пусковые характеристики и общую производительность двигателя.

В случае подключения с разделительным конденсатором, один конденсатор используется для пусковых операций, а второй — для работы двигателя. Эта схема позволяет достичь оптимального баланса и повысить эффективность работы двигателя.

Независимо от выбранной схемы подключения, использование конденсатора значительно улучшает работу однофазного асинхронного двигателя, делая его более эффективным и энергосберегающим.

Подключение с автотрансформатором

Схема подключения с автотрансформатором состоит из трех обмоток автотрансформатора и двух проводов, подключенных к обмоткам. Первый провод подключается к основной обмотке автотрансформатора, а второй провод — к понижающей обмотке.

При использовании автотрансформатора возможно регулирование напряжения, что позволяет управлять скоростью вращения двигателя в определенных пределах. Зависимость между скоростью вращения и напряжением определена стандартными характеристиками асинхронного двигателя.

Подключение с пусковым реостатом

Пусковой реостат представляет собой переменный резистор, который подключается к обмотке статора. Управляя сопротивлением реостата, можно контролировать электрическую мощность, подаваемую на двигатель, и, следовательно, его скорость вращения.

Схема подключения с пусковым реостатом включает следующие элементы:

  • питающую сеть, через которую подается переменное напряжение на двигатель;
  • защитный предохранитель;
  • пусковой реостат;
  • клеммы двигателя, к которым подключаются провода питания;
  • кнопка пуска и остановки двигателя;
  • амперметр для контроля тока потребления двигателем;
  • вольтметр для контроля напряжения на двигателе.

Для пуска двигателя с пусковым реостатом, необходимо настроить регулировку сопротивления, установив его на максимальное значение. После этого, поочередно нажимая на кнопку пуска, сопротивление пускового реостата постепенно снижается, позволяя увеличить мощность и скорость вращения двигателя.

Важно отметить, что использование пускового реостата не только позволяет контролировать скорость вращения двигателя, но также обеспечивает более плавное и стабильное пусковое ускорение, что позволяет увеличить срок службы двигателя и снизить износ его деталей.

Принцип работы однофазного асинхронного двигателя

Работа двигателя основана на принципе вращающегося магнитного поля, которое создается в статоре. Когда однофазное напряжение подается на статорные обмотки, возникает магнитное поле, которое изменяет свою полярность со временем.

При этом в роторе создается вихревой ток, обусловленный изменением магнитного поля статора. Этот вихревой ток, в сочетании с вращающимся магнитным полем, создает крутящий момент, который заставляет ротор вращаться вместе с полем.

Однако однофазный асинхронный двигатель не имеет самостоятельного пуска и работает с помощью вспомогательных устройств, таких как конденсаторы или пусковые обмотки. Эти устройства создают фазовый сдвиг в напряжении, что позволяет двигателю запуститься и поддерживать нормальную скорость вращения.

Принцип работы однофазного асинхронного двигателя основан на взаимодействии магнитного поля статора и вихревых токов ротора. Это позволяет ему работать эффективно и надежно, что делает его широко применимым в различных устройствах и системах.

Популярные статьи  Осуществление заправки холодильника фреоном — эффективные методы, важные советы и наилучшие рекомендации

Работа на основе вращающегося магнитного поля

Однофазный асинхронный двигатель работает на основе вращающегося магнитного поля, которое создается при подаче переменного напряжения на обмотки статора. Статор представляет собой электромагнит с двумя обмотками, которые образуют взаимодействующие магнитные поля.

Когда на статор подается переменный ток, внутри обмоток возникают изменяющиеся по величине и направлению магнитные поля. Эти поля взаимодействуют с проводниками, помещенными внутри ротора. Когда проводники под действием магнитного поля перемещаются, ротор начинает вращаться.

Ротор имеет форму цилиндра и может быть либо короткозамкнутым, либо полностью вырезанным. В первом случае ротор является кратковременным электромагнитом, а во втором случае – это магнит, который создает собственное магнитное поле. Вращение ротора происходит благодаря возникновению взаимодействия между магнитными полями ротора и статора.

Таким образом, однофазные асинхронные двигатели работают на основе электромагнитного взаимодействия магнитных полей статора и ротора. Вращающееся магнитное поле в статоре вызывает перемещение проводников внутри ротора и, как следствие, его вращение. Это позволяет однофазным асинхронным двигателям работать на переменном токе и выполнять различные функции в разных сферах применения.

Старт и остановка двигателя

Остановка двигателя происходит путем разрыва цепи питания или использования специальных тормозных устройств. Тормозные устройства могут быть электромеханическими или электронными. Они применяются для быстрой остановки двигателя и предотвращения его поворота под действием инерции. Тормозные устройства эффективно снижают время остановки и увеличивают безопасность работы с двигателем.

Старт и остановка двигателя являются важными операциями в его эксплуатации. Правильные методы старта и остановки повышают надежность и эффективность работы двигателя, а также увеличивают его срок службы.

Скорость вращения и паразитные явления

Скорость вращения и паразитные явления

Скорость вращения однофазного асинхронного двигателя определяется величиной частоты переменного тока, подаваемого на его обмотку. При изначально заданной частоте переменного тока двигателя, его скорость вращения будет определена моментом нагрузки, подключенной к двигателю.

Однако в однофазных асинхронных двигателях имеются паразитные явления, которые могут повлиять на скорость вращения и работу двигателя.

Индуктивное и реактивное сопротивления в обмотке двигателя создают электромагнитное поле, которое воздействует на работу двигателя и сопротивляется его вращению. Это может вызывать снижение скорости вращения и неравномерность работы двигателя.

Еще одним паразитным явлением является эффект «бегающего поля». Он возникает из-за несимметричности в работе обмоток двигателя. Из-за этого сгенерированное поле может вращаться вокруг ротора, что приводит к нестабильной работе двигателя.

Паразитные явления могут быть снижены путем использования специальных обмоток и других методов конструкции двигателя. Однако при выборе однофазного асинхронного двигателя необходимо учитывать его характеристики и предназначение, чтобы минимизировать влияние паразитных явлений на работу двигателя и обеспечить стабильность его скорости вращения.

Паразитное явление Причина Влияние
Индуктивное и реактивное сопротивления в обмотке двигателя Создание электромагнитного поля Снижение скорости, неравномерность работы двигателя
Эффект «бегающего поля» Несимметричность в работе обмоток двигателя Нестабильность работы двигателя

Подключение однофазного асинхронного двигателя к сети

Подключение однофазного асинхронного двигателя к сети

Для подключения однофазного асинхронного двигателя к сети необходимо выполнить следующие шаги:

Шаг 1: Подготовьте двигатель к подключению, проверьте его наличие, целостность и исправность.
Шаг 2: Определите тип двигателя и его мощность. В зависимости от этого выберите правильную схему подключения.
Шаг 3: Проведите провода от двигателя к сетевому источнику электропитания. Обычно используются провода сечением не менее рекомендованного производителем, чтобы обеспечить надежное и безопасное подключение.
Шаг 4: Следуйте схеме подключения, указанной в технической документации к двигателю. Обычно в зависимости от типа двигателя используются различные схемы подключения, такие как «звезда-треугольник», «последовательный старт» и т.д.
Шаг 5: Проверьте правильность подключения, убедитесь, что провода надежно закреплены и защищены от повреждений.
Шаг 6: Осуществите пуск двигателя, включив его в сеть электропитания. При необходимости используйте дополнительные устройства для защиты от перегрузок и коротких замыканий.

Правильное подключение однофазного асинхронного двигателя к сети является ключевым моментом для его надежной и безопасной работы. Перед выполнением подключения необходимо ознакомиться с технической документацией и следовать указаниям производителя.

Популярные статьи  Принцип работы и устройство асинхронного двигателя - пошаговая разборка технических особенностей и преимущества

Правильная последовательность подключения

Правильная последовательность подключения однофазного асинхронного двигателя имеет большое значение для его надежной работы и безопасности. Ошибки в подключении могут привести к неэффективной работе двигателя, его повреждению или даже аварийной ситуации.

Основные компоненты однофазного асинхронного двигателя включают обмотку статора и обмотку ротора. Обмотка статора подключается к источнику питания и создает магнитное поле, которое вращает ротор.

Для правильного подключения двигателя необходимо следовать определенной последовательности действий:

1. Подготовка к подключению:

Перед началом подключения необходимо убедиться, что источник питания выключен и отключен от основной электрической сети. Также следует проверить условия окружающей среды и убедиться в наличии необходимых инструментов и материалов.

2. Идентификация проводов:

Провода обмотки статора имеют разные цвета и маркировки. Обычно используются провода трех цветов: фаза (L), ноль (N) и заземление (PE). Необходимо идентифицировать каждый провод, чтобы правильно подключить двигатель.

3. Подключение проводов:

Подключение проводов должно происходить строго по схеме, указанной в инструкции или на корпусе двигателя. Обычно провода статора подключаются к соответствующим клеммам внутри корпуса двигателя. Фаза обычно подключается к первой клемме, ноль — ко второй клемме, а заземление — к третьей клемме.

4. Проверка подключения:

После подключения проводов необходимо проверить правильность и надежность подключения. Для этого можно использовать тестер или мультиметр. Важно убедиться, что все провода подключены к соответствующим клеммам и что соединения надежны и изолированы.

Следуя правильной последовательности подключения, можно обеспечить надежную работу однофазного асинхронного двигателя и предотвратить возможные аварии или повреждения.

Выбор необходимой мощности

При выборе необходимой мощности однофазного асинхронного двигателя для конкретного применения следует учитывать несколько факторов.

В первую очередь необходимо определить требуемую номинальную мощность двигателя, которая зависит от типа выполняемой работы. Если требуется использовать двигатель для привода нагрузки, необходимо учесть ее характеристики, например, момент инерции или требуемую скорость вращения.

Исходя из номинальной мощности, следует выбрать подходящий по мощности двигатель из доступных на рынке моделей. При этом также следует учитывать допустимый диапазон мощности двигателя, чтобы обеспечить его надежную работу и не перегружать.

Важным фактором является также энергопотребление и эффективность двигателя. Выбирая модель двигателя, следует обратить внимание на его класс энергетической эффективности, который указывает на его потребление электроэнергии при работе. Более эффективные двигатели потребляют меньше электроэнергии и могут быть экономичнее в использовании в долгосрочной перспективе.

Для выбора необходимой мощности также следует обратить внимание на физические ограничения места установки двигателя. Размер и вес двигателя могут влиять на его возможность подходить для конкретных условий установки.

Тип работы Необходимая мощность
Привод нагрузки с низким моментом инерции Мощность двигателя примерно равна мощности нагрузки
Привод нагрузки с высоким моментом инерции Мощность двигателя примерно в 2-3 раза выше мощности нагрузки
Особо тяжелые нагрузки Мощность двигателя с запасом в 3-5 раз выше мощности нагрузки

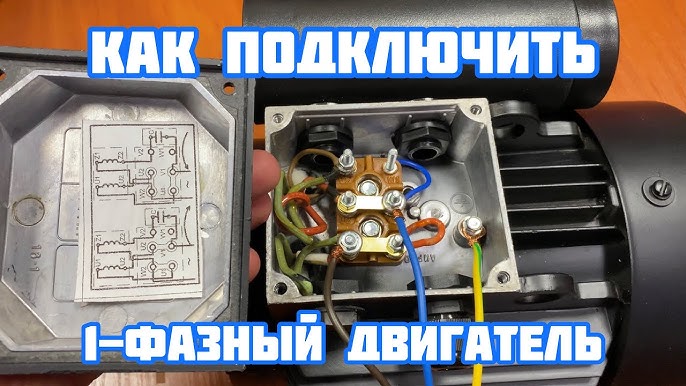

Видео:
