Подключение стабилизатора напряжения: схема, принцип работы, советы по установке

Стабилизация напряжения – важная задача для обеспечения надежной работы электрооборудования. В современных условиях, когда регистрируется все больше скачков напряжения в электросетях, подключение стабилизатора напряжения становится необходимостью. Стабилизатор напряжения – это устройство, предназначенное для поддержания стабильного значения напряжения и защиты оборудования от возможных скачков.

Основной принцип работы стабилизатора напряжения заключается в определении текущего значения напряжения и автоматической регулировке его в пределах заданных значений. Стабилизаторы напряжения могут быть различных видов – реле-контакторные, с полупроводниковыми элементами, электромеханические. Каждый из них имеет свою схему работы и определенные особенности подключения.

При подключении стабилизатора напряжения следует учитывать несколько важных моментов. Во-первых, выбор места установки стабилизатора должен быть обоснован с точки зрения безопасности и удобства обслуживания. Во-вторых, необходимо правильно подключить стабилизатор к сети – обратить внимание на фазировку проводов, правильность подключения заземления, соответствие номиналов напряжения и мощности стабилизатора с требованиями оборудования. В-третьих, после установки и настройки стабилизатор следует проверить на работоспособность и настроить на необходимые параметры.

Содержание

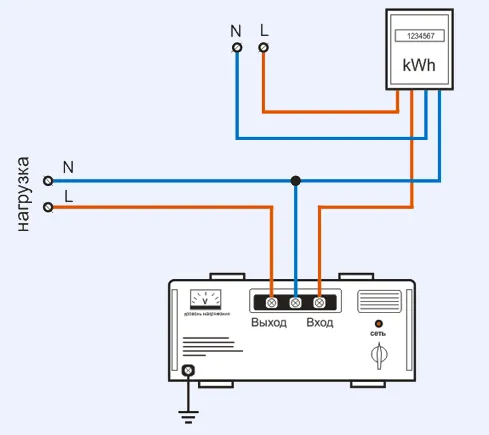

Схема подключения стабилизатора напряжения

1. Прежде всего, перед подключением стабилизатора напряжения, следует отключить все приборы, которые будут подключены к стабилизатору, от электросети. Такая мера предосторожности поможет избежать перегрузки и повреждения приборов.

2. Проверьте, имеется ли наличие заземления в вашей электросети. Это очень важно для надежного функционирования стабилизатора напряжения. Если заземление отсутствует, обратитесь к специалистам для его установки.

3. Приступайте к подключению стабилизатора напряжения только после отключения его от сети питания. Никогда не подключайте или отключайте стабилизатор при включенном питании.

4. Учитывайте мощность стабилизатора и приборов, которые будут подключены к нему. Проверьте, что стабилизатор имеет достаточную мощность, чтобы обеспечить бесперебойную работу всех подключенных приборов.

5. Подключите фазный провод к входу стабилизатора и зажмите его в клеммы. Обычно положительный провод подключается к обозначенному «+» терминалу, а отрицательный к «-» терминалу.

6. Подключите нейтральный провод к входу стабилизатора и зажмите его в соответствующие клеммы.

7. Проверьте правильность подключения проводов, убедившись, что они надежно зафиксированы в клеммах и не болтаются.

8. После проверки подключения, установите стабилизатор напряжения в надежное и безопасное место. Обычно стабилизаторы устанавливаются в закрытых кожухах или на стене.

9. Перед включением питания, убедитесь, что все провода надежно закреплены и нет повреждений. Затем включите стабилизатор напряжения в сеть и проверьте его работоспособность.

Теперь, когда вы знаете схему и принцип работы стабилизатора напряжения, а также прочитали советы по его установке, вы сможете правильно подключить и использовать стабилизаторы для защиты своих электроприборов от скачков напряжения в сети.

Что такое стабилизатор напряжения

Основной принцип работы стабилизатора напряжения заключается в автоматической регуляции выходного напряжения на определенном уровне. Когда напряжение в сети меняется, стабилизатор корректирует выходное напряжение таким образом, чтобы оно оставалось стабильным и не превышало или не падало ниже заданного значения.

Установка стабилизатора напряжения является важным шагом для обеспечения надежной работы электрооборудования. Он может быть использован в домашней сети, офисе, медицинских учреждениях и промышленных предприятиях, где потребление электроэнергии высокое и важна стабильность работы оборудования.

При установке стабилизатора необходимо следовать ряду рекомендаций. В первую очередь, стабилизатор необходимо подключать к электрической сети через розетку соединительным кабелем, который идет в комплекте. Также следует обратить внимание на максимальную мощность стабилизатора, чтобы он полностью удовлетворял потребности вашего оборудования.

Кроме того, рекомендуется устанавливать стабилизатор в отдельном помещении или в помещении с хорошей вентиляцией для обеспечения его нормальной работы. Также необходимо следить за температурой окружающей среды и не размещать стабилизатор вблизи источников тепла.

Важно отметить, что стабилизатор напряжения защищает от скачков напряжения, но не является надежной защитой от перегрузок или короткого замыкания. Для полной защиты системы рекомендуется использовать стабилизатор в сочетании с предохранителями или автоматическими выключателями.

Определение стабилизатора напряжения

Принцип работы стабилизатора напряжения основан на использовании автотрансформатора и системы обратной связи. Когда входящее напряжение меняется, стабилизатор автоматически регулирует его с помощью переменного характера трансформации, чтобы обеспечить постоянное напряжение на выходе.

Установка стабилизатора напряжения требует соблюдения некоторых правил и рекомендаций:

При выборе места установки стабилизатора следует учитывать, что он должен находиться вблизи основной электрической панели или распределительного щита;
Необходимо обеспечить доступность стабилизатора для обслуживания и ремонта;
Рекомендуется использовать отдельный провод для подключения стабилизатора, чтобы исключить влияние других электрических устройств;
Перед установкой стабилизатора следует проверить совместимость его параметров с требованиями электрической сети;
Необходимо ознакомиться с инструкцией по установке и подключению стабилизатора и следовать указанным шагам.

Установка стабилизатора напряжения позволяет защитить электронную технику от повреждений, связанных с перепадами напряжения и скачками. Он также улучшает стабильность работы электрооборудования и продлевает срок его службы. Правильная установка и подключение стабилизатора способны обеспечить надежную и безопасную работу электроники в доме или офисе.

Преимущества использования стабилизатора напряжения

1. Обеспечение защиты от перепадов напряжения: стабилизатор напряжения регулирует входящий напряжение и поддерживает его на необходимом уровне, даже при возникновении перепада напряжения в сети. Это защищает подключенные устройства от повреждений и сбоев, которые могут возникнуть при нестабильных условиях питания.

2. Увеличение срока службы электронного оборудования: стабильное напряжение позволяет предотвратить повреждения, связанные с неправильной работой электрических компонентов. Это позволяет продлить срок службы оборудования и снизить расходы на его ремонт или замену.

3. Повышение энергоэффективности: стабилизатор напряжения обеспечивает эффективную работу электронного оборудования, регулируя поступающее в него напряжение. Это позволяет снизить энергопотребление и экономить на затратах на электроэнергию.

4. Обеспечение надежной защиты: стабилизатор напряжения также может выполнять функцию защиты от короткого замыкания и перегрузки. Он автоматически обнаруживает и реагирует на такие ситуации, отключая подключенное оборудование и предотвращая возможные повреждения или пожар.

5. Регулировка выходного напряжения: некоторые стабилизаторы напряжения имеют возможность регулировать выходное напряжение в соответствии с требованиями подключенного оборудования. Это полезно, например, для ноутбуков или других устройств, требующих определенного уровня напряжения для правильной работы.

Использование стабилизатора напряжения позволяет создать стабильные и безопасные условия работы для подключенного электронного оборудования. Это особенно важно в условиях, когда неправильное или нестабильное электропитание может привести к серьезным последствиям, таким как потеря данных, поломка оборудования и даже пожар. Поэтому стабилизатор напряжения является неотъемлемым компонентом в системе электропитания и рекомендуется к использованию в различных сферах деятельности.

Схема работы стабилизатора напряжения

Схема работы стабилизатора напряжения включает в себя:

1. Трансформатор: переводит высокое входное напряжение в низкое или среднее напряжение. Трансформатор обязателен для стабилизаторов напряжения, так как позволяет уровнять напряжение с потребляемым в данном месте.

2. Диодный мост: выполняет функцию выпрямителя, преобразуя переменное напряжение в постоянное напряжение.

3. Конденсатор: используется для фильтрации сигнала: приводит сигнал к более гладкому и постоянному виду.

4. Усилитель: выполняет функцию усиления и стабилизации напряжения.

5. Регулятор напряжения: регулирует выходное напряжение устройства и поддерживает его в заданном диапазоне. Регулятор напряжения может быть механическим или электронным в зависимости от типа стабилизатора.

Схема работы стабилизатора напряжения зависит от его типа и конструкции. Однако, вышеописанная схема представляет основные компоненты и принципы работы большинства стабилизаторов напряжения.

Важно отметить, что перед установкой стабилизатора напряжения необходимо убедиться в его соответствии требованиям технической документации и правильности подключения. Неправильная установка или использование стабилизатора может привести к негативным последствиям и возникновению неисправностей в электрической сети.

Теперь, когда вы знакомы с основной схемой работы стабилизатора напряжения, вы можете приступить к установке или выбору оптимального стабилизатора для вашей электрической сети.

Принцип работы стабилизатора напряжения

Принцип работы стабилизатора напряжения основан на использовании специальных электронных компонентов, таких как диоды, транзисторы и конденсаторы, а также на применении обратной связи. Входное напряжение подается на вход стабилизатора, после чего происходит его преобразование и выходное напряжение стабилизируется.

В зависимости от дизайна и типа стабилизатора, он может работать по разным принципам. Наиболее распространенные принципы работы включают:

Принцип работы на базе диодов и транзисторов. При использовании этого принципа, входное напряжение проходит через серию диодов и транзисторов, которые регулируют его значения, чтобы обеспечить стабильное выходное напряжение.
Принцип работы на базе инвертора и трансформатора. В этом случае, входное переменное напряжение преобразуется в постоянное с помощью инвертора, а затем проходит через трансформатор, который стабилизирует его значение и преобразует его в выходное напряжение.
Принцип работы на базе импульсного преобразователя. Здесь входное напряжение преобразуется в высокочастотные импульсы, которые затем стабилизируются и преобразуются в постоянное выходное напряжение.

Правильная установка стабилизатора напряжения также имеет важное значение для его эффективной работы. Важно подключать его к источнику питания с соответствующим напряжением и учесть максимальную нагрузку, которую он сможет справиться. Кроме того, стабилизатор необходимо установить в хорошо проветриваемом и защищенном от пыли месте, чтобы предотвратить перегрев и продлить срок его службы.

Компоненты стабилизатора напряжения

1. Трансформатор: Основным компонентом стабилизатора напряжения является трансформатор. Он используется для преобразования входного напряжения переменного тока в нужное значение. Трансформатор обеспечивает изоляцию между сетью и выходным напряжением стабилизатора.

2. Диодный мост: Диодный мост используется для преобразования переменного тока в постоянный ток. Он состоит из четырех диодов, которые выполняют функцию выпрямителя. Диодный мост также предотвращает обратное подключение, что защищает стабилизатор от повреждений.

3. Конденсатор: Конденсатор играет важную роль в стабилизаторе напряжения. Он используется для сглаживания пульсаций напряжения и поддержания стабильного выходного напряжения. Конденсатор загружается в период пониженного напряжения и разряжается, когда напряжение становится в области допустимых значений.

4. Регулятор напряжения: Регулятор напряжения является основным компонентом стабилизатора, который отвечает за поддержание стабильного выходного напряжения. Он контролирует работу стабилизатора и вмешивается при изменении входного напряжения или нагрузки. Регулятор может быть реализован с использованием различных схем и элементов, таких как транзисторы, операционные усилители или микроконтроллеры.

5. Индикаторы и защитные механизмы: Дополнительные компоненты, такие как светодиодные индикаторы и защитные механизмы, могут быть добавлены для облегчения использования и обеспечения безопасной работы стабилизатора. Индикаторы могут указывать текущий статус работы устройства, а защитные механизмы могут предотвращать повреждение от перегрузок, коротких замыканий и других непредвиденных ситуаций.

Все компоненты стабилизатора напряжения работают вместе, чтобы обеспечить стабильное и постоянное напряжение на выходе. Правильная установка и подключение компонентов является важным шагом для обеспечения надежной работы стабилизатора и его долговечности.

Регулировка выходного напряжения

Для регулировки выходного напряжения необходимо установить значения резистора R2 и регулировочного резистора R1 в определенное положение. Значения резисторов можно настроить вручную или использовать функцию автоматической регулировки, если она предусмотрена в данной схеме стабилизатора.

Важно помнить, что при регулировке выходного напряжения необходимо придерживаться рекомендаций производителя стабилизатора и следовать указаниям в сопроводительной документации. Неправильное настройка выходного напряжения может привести к некорректной работе подключенных устройств и даже их поломке.

При регулировке выходного напряжения также следует учесть максимальные и минимальные значения, допустимые для подключаемой нагрузки. Если выходное напряжение стабилизатора превышает максимальное значение для некоторых устройств, это может негативно сказаться на их работе и привести к их выходу из строя.

Советы по установке стабилизатора напряжения

Выбор места установки: стабилизатор следует устанавливать вблизи основного электрического щитка, чтобы минимизировать длину проводов и снизить потери напряжения.
Проверка нагрузки: перед установкой стабилизатора необходимо проанализировать электрическую нагрузку в вашем доме или офисе, чтобы выбрать модель стабилизатора с необходимой мощностью.
Правильное подключение: следует строго следовать инструкции производителя по подключению стабилизатора к электрической сети. Неправильное подключение может привести к неисправности стабилизатора или даже возникновению пожара.
Взаимодействие с другими устройствами: при установке стабилизатора необходимо учитывать его взаимодействие с другими электрическими устройствами, такими как ИБП или автоматические выключатели. Их совместная работа должна быть предусмотрена и обеспечивать безопасность и эффективность.
Заземление: необходимо правильно присоединить стабилизатор к системе заземления для обеспечения безопасности. Рекомендуется проконсультироваться с электротехником для выполнения этой процедуры.
Проверка стабильности: после установки стабилизатора необходимо проверить его работоспособность и стабильность напряжения. Это можно сделать путем использования вольтметра или прибора для измерения напряжения.

Запомните, что правильная установка стабилизатора напряжения важна для обеспечения нормальной работы электрооборудования и защиты от возможных перепадов напряжения. Если вы не уверены в своих навыках электроинсталляции, лучше обратиться к специалисту, чтобы установить стабилизатор правильно и безопасно.

Выбор места для установки стабилизатора

Перед всей процедурой выбора места следует учесть ряд ключевых факторов. Главным образом, стабилизатор должен быть рядом с основными источниками электроэнергии и близко к основным итаким устройствам, которые требуют стабильности напряжения.

Для начала следует найти подходящее место внутри помещения. Избегайте установки стабилизатора в непосредственной близости к влажным или сырым местам, а также к местам с большим количеством пыли, грязи или жары. Это поможет предотвратить повреждение и продлит срок службы устройства.

Далее, учитывайте доступность места при проведении регулярного технического обслуживания и технические требования стабилизатора. Убедитесь, что есть достаточное пространство для его установки и подключения. Старайтесь избегать перегрузки зон пожаробезопасности или мест, где будут производиться другие электрические работы.

Однако, если место установки находится далеко от основных источников электроэнергии или устройств, может потребоваться увеличение длины электрических проводов, что может привести к ухудшению качества электробезопасности и падению производительности стабилизатора.

Важно учитывать, что установка стабилизатора напряжения может потребовать услуг профессионалов. Поэтому, перед выбором места, лучше проконсультироваться со специалистами или производителями для получения подробной информации. Они смогут оценить все необходимые параметры и рекомендовать оптимальное место для установки стабилизатора.

Итак, выбор места для установки стабилизатора напряжения требует осмотрительности и продуманности. Следует учесть все факторы, включая безопасность, доступность и близость к основным потребителям электроэнергии. Это позволит обеспечить стабильность электропитания и продлит срок службы устройства.

Правильное подключение стабилизатора

Подключение стабилизатора напряжения требует определенных знаний и навыков. Неправильно выполненная установка может привести к нестабильной работе приборов, а в некоторых случаях даже к их поломке. В этом разделе мы рассмотрим основные шаги и советы по правильному подключению стабилизатора напряжения.

Определите место установки стабилизатора. Желательно выбрать место, где он будет находиться на некотором расстоянии от электроэнергетического оборудования и защищен от попадания влаги.
Изучите инструкцию, прилагаемую к стабилизатору. В ней должны быть указаны основные правила и рекомендации по его подключению. Ознакомьтесь с ними перед началом работ.
Проверьте, что напряжение в сети соответствует требованиям стабилизатора. В большинстве случаев стабилизаторы предназначены для работы при напряжении 220 В, но могут быть варианты для других значений. Не подключайте стабилизатор, если значение напряжения в сети не соответствует указанным требованиям.
Отключите питание электрооборудования, которое вы собираетесь подключить к стабилизатору. Это обеспечит безопасность при работе с электропроводкой.
Подключите стабилизатор к сети электропитания. Убедитесь, что вы правильно подключили фазный и нулевой провода.
Подключите ваше электрооборудование к стабилизатору. Обычно это делается с помощью розеток, находящихся на корпусе стабилизатора.
Включите питание стабилизатора. Убедитесь, что стабилизатор работает нормально и выдает стабильное напряжение.
Проверьте работу вашего электрооборудования. Убедитесь, что оно работает стабильно и не появились никакие проблемы.
Зафиксируйте стабилизатор и проконтролируйте, чтобы провода не были перекручены или повреждены.

Эти указания помогут вам правильно и безопасно подключить стабилизатор напряжения. Если у вас возникнут трудности или сомнения во время установки, рекомендуется обратиться к специалисту.

Технические требования и рекомендации

При подключении стабилизатора напряжения необходимо учитывать следующие технические требования и соблюдать рекомендации:

1. Правильный выбор мощности стабилизатора. Перед покупкой стабилизатора необходимо определить мощность всех электроприборов, которые будут подключены к нему. Суммарная мощность этих приборов должна быть меньше или равной мощности выбранного стабилизатора. Это позволит избежать перегрузки и повреждения стабилизатора.

2. Использование стабилизатора с нужной защитой. Некоторые стабилизаторы обеспечивают дополнительную защиту от скачков напряжения, короткого замыкания и перегрузок. При выборе стабилизатора следует обратить внимание на наличие необходимой защиты, чтобы обеспечить безопасную работу электроприборов.

3. Качество и надежность стабилизатора. Приобретайте стабилизаторы у надежных производителей, чтобы быть уверенными в их качестве и долговечности. Информация о надежности и качестве стабилизатора может быть найдена в отзывах других потребителей и на специализированных форумах.

4. Правильное подключение стабилизатора. Перед установкой стабилизатора рекомендуется выключить электрические счетчики и автоматические выключатели. Подключать стабилизатор следует в соответствии с инструкцией производителя и соблюдая рекомендации электриков. Неправильное подключение стабилизатора может привести к неправильной работе и повреждению электроприборов.

Установка стабилизатора напряжения позволит защитить электроприборы от скачков напряжения, обеспечить их бесперебойную работу и продлить срок их службы. Следуя техническим требованиям и рекомендациям, вы сможете правильно подключить стабилизатор и наслаждаться надежной и безопасной работой ваших электроприборов.
